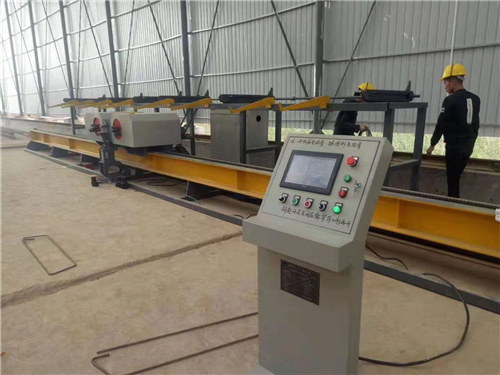

數控鋼筋彎曲中心
- 雙機頭數控鋼筋彎曲中心
產品詳情
CH-32型 數控鋼筋彎曲中心技術參數及配置清單
|
型號 |
CH-32 |
|
鋼筋直徑 |
￠12—￠32（可加工 32MM 三級螺紋鋼） |
|
一次彎曲支數 （HRB335） |
直徑 D10 ?D12 ?D16 ?D18 ?D20 ?D25 ?D32 支數 6 ???5 ???4 ???3 ???2 ???1 ????1 |
|
最大彎曲角度 |
雙向彎曲，向上 0——180°； 向下 0——180° |
|
移動方式 |
伺服驅動，高精度鏈條傳動 |
|
彎曲速度 |
55°/秒 |
|
彎曲模具 |
3 套可換 |
|
電源 |
380V 50-60Hz |
|
額定功率 |
16.75kv |
|
外形尺寸 |
12000×2000×1500m |
|
重量 |
約五噸 |
|
設備組成 |
|
|
承料架 |
1 套，電機驅動，自動上料，可載重 2T 以上 |
|
數控彎曲機頭 |
2 臺，主機沿用日本技術，立式彎曲；品牌驅動2套，自動彎曲；兩機頭同時彎曲，產量高，精度高，省人工； |
|
自動行走機構 |
2 套品牌驅動，2 套高精度鏈條傳動 ，確保鋼筋尺寸精準；軌道350MMH鋼重而穩 |
|
電控系統 |
1 臺， 日本進口三菱 PLC 控制，人機界面（觸摸屏）；操作簡單、易維護；程序?qū)嵱?，適合工地工人現場作業 |
|
空壓機 |
1 臺 |
|
隨機工具及說明書 |
1 套，含 3 套彎曲模具 |
數控彎曲中心對比優勢
|
數控鋼筋彎曲中心對比表 |
||||
|
川恒數控機械 |
其他廠家 |
備注 |
||
|
機械部分 |
設備主梁規格 |
350H鋼Q345 高強鋼板 |
200H鋼Q235普通鋼板 |
鋼梁的規格直接影響設備的剛性，200的鋼梁在轉場或運輸過程中，會產生變形，影響設備精度 |
|
減速機 |
從專業減速機廠 定制 FA107 |
購買FA87/97減速機 |
FA107 型，彎曲力量大，產量高（如 20mm 鋼筋可 3 根/次） |
|
|
彎曲模具 |
40CrMoV進口材料整體雕刻而成 |
普通材料 |
40CrMoV具有超高的硬度和耐磨度 |
|
|
彎曲模具 |
彎曲模具和伸出軸都可旋轉、伸出 |
只有伸出軸能夠旋轉、伸出 |
設計彎曲模具能夠旋轉和伸出，主要用于加工高難度的異性圖形 |
|
|
中心距和曲邊長 |
最短中心距能達到400mm，最小曲邊長度40mm |
最短中心距600以上，最小曲邊長度100mm以上 |
中心距的大小決定了馬蹄筋和異性圖形是否能一次性成型（中心距和曲邊長度越小越好） |
|
|
角度 |
360度無死角旋轉 |
+180度，-120度 |
例如：+150度，-140度圖形其他廠家無法加工 |
|
|
電器部分 |
機頭行走系統 |
伺服電機+精密行星減速機，確保尺寸精準 |
行星減速機+步進電機或伺服電機+ 渦輪減速機 |
伺服電機精度更高 ， 性能更穩定；行星 減速機是性能和精度最好的減速機 |
|
PLC |
原裝進口日本三菱品牌 |
國產PLC |
||
|
編碼器 |
原裝進口日本歐姆龍品牌，線數高、信號反饋準 |
國產編碼器 |
||
|
傳感器 |
原裝進口韓國奧托尼克斯 |
一般國產傳感器 |
||
